PR100A – REGISTRATORE DI DATI A DUE CANALI  96 x 96

L’apparecchio dispone di tre modalità di stampa: “On Line Report” , “Daily Report” e “Historical Report” . Lo strumento viene predisposto per accettare agli ingressi di misura sia sonde PTC che NTC, termocoppie di tipo “J” che “K” , sonde Pt 100 2 fili che trasduttori con uscita 4-20 mA.

Alimentazione: 90…240Vca oppure 24Vdc

Ingressi digitali: 1 per stampa remota e per contatto NA;

Campo di misura: da -45 a 150 °C per PTC, da -20 a 110 °C per NTC, da -50 a 640 °C per TC di tipo “J” , da -50 a 850 °C per TC di tipo “K” , da -50 a 400 °C per sonda Pt 100 2 fili

Visualizzazioni: 1 visualizzatore ad LCD verde (2 righe per 16 caratteri) di altezza 11,5 mm, indicatori dello stato dello strumento

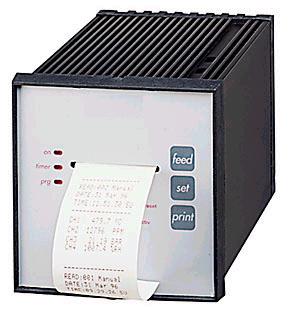

REGISTRATORE DI DATI

 96x96   ST-95

Alimentazione: 12, 24 VAC/VDC, 24, 110, 230 VAC +/- 10% f: 50/60 Hz

Assorbimento: 20 mA a riposo, 500 mA in stampa (a 12 V)

Ingresso/i: sino a 4 ingressi. Per sonde di temperatura tc J, tc K, Pt 100 IEC, Ni 100, PTC (KTY 81 1000 Ohm a 25 °C) o per segnali normalizzati 0...1 V, 0...10 V, 0...20 mA, 4...20 mA

Batteria esterna: 12 V/0,7 A

Contenitore: plastico autoestinguente, UL 94 V0

Dimensioni: frontale DIN 96x96 mm, profondità incasso 96 mm

Installazione: a pannello in foro 91x91 mm

Connessioni: morsettiera a vite 2,5 mm2 estraibile

Intervallo di stampa: programmabile da 10 sec. a 24 ore

Formato carattere: 7x5 dot a matrice

Formato carta: rotolo carta termica 37,5 mm

Autonomia rotolo carta: 2200 righe

Velocità di stampa: 0,75 sec. per riga

STRUMENTO VECCHIO

FUORI PRODUZIONE
