A2X

INDICAZIONE E CONTROLLO DEL PROCESSO – 5 CIFRE – DIN 96x48



CARATTERISTICHE



Ø       Ingresso analogico: in corrente e in tensione

Ø       Autoapprendimento dei livelli di calibrazione

Ø       Versioni: 2 o 4 relè 5A/250Vac

Ø       Controlli relè: minima, massima, finestra, isteresi

Ø       Comunicazione seriale: Bus di campo MODBUS RTU (RS485); doppia porta RS232

Ø       Doppia uscita analogica 4..20mA e 0..10Vdc



APPLICAZIONI E PECULIARITÀ

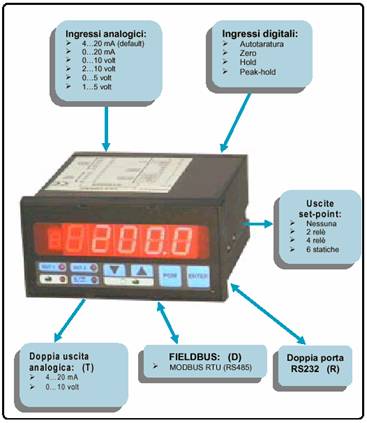

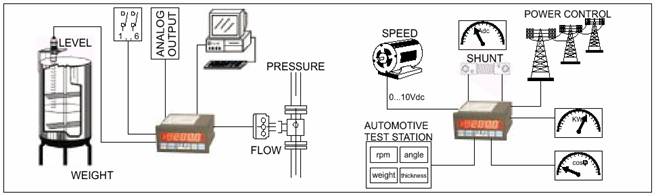

Gli indicatori della serie A2X sono completamente dedicati al monitoraggio ed al controllo di segnali analogici di processo provenienti da trasmettitori 4/20mA e 0/10 Vdc per la misura e il controllo di: pressione, livello, temperatura, portata ed altro.

Hanno un vasto campo di applicazione nel

settore della plastica, nell'industria alimentare, chimica, farmaceutica, etc. L'uso del dispositivo è facilitato da una semplice programmazione mediante una tastiera a 4 tasti e da un efficiente display a led.

La peculiarità dell'autoapprendimento di taratura e la possibilità di linearizzazione della scala di lettura, permettono l'uso del prodotto anche in situazioni ove la corrispondenza tra il segnale di ingresso e la visualizzazione non sia lineare o in situazioni critiche (difficoltà di

accesso per la taratura) o condizioni variabili (cambio della risposta dei sensori in base a prodotti diversi).







VERSIONI



Sono disponibili le seguenti versioni:

-Indicatore (max 6 soglie): A2X_ _

-Indicatore con doppia uscita analogica (max 4 soglie): A2X_ _T

-Indicatore con porta MODBUS RTU (max 4 soglie): A2X_ _D

-Indicatore con doppia porta seriale RS232 (max 4 soglie): A2X_ _R



CARATTERISTICHE TECNICHE



CUSTODIA

Contenitore: da pannello 96x48 mm frontale IP54

Dima di foratura: 92x45 mm; profondità: 100 mm

Materiale: Noryl

Tastiera: 4 tasti a membrana

Collegamento: mediante morsettiere estraibili



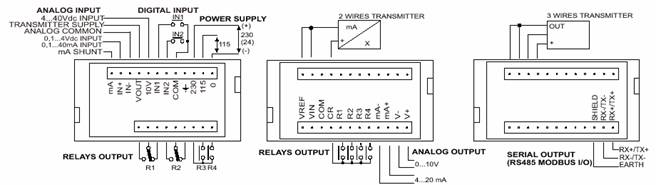

INGRESSI ANALOGICI

Ingressi di misura: ±0,1...40 mA impedenza 100 ohm

±0,1...4 V impedenza 10 Kohm

±4...40 V impedenza 110 Kohm

Sovraccarico: 100% a regime

Alimentaz. sensore: 24Vdc - 45mA max

Sicurezza: interruzione collegamento 4...20 mA



INGRESSI DIGITALI (IN1, IN2)

Segnale: meccanico o NPN; max 24V / 6mA



CONVERTITORE A/D E INDICATORE

Display (led rosso): 5+1 digit (polarità), max scala ±99999

Altezza del carattere: 12,5 mm

Scala di lettura e d.p.: liberamente programmabili

Risoluzione A/D: ± 20000 punti; aggiornamento 250 ms

Linearità: 0,0025%



ALIMENTAZIONE AUSILIARIA

Tensione: 24,115,230Vac, 24Vdc [1], 24VDCI [2]

Consumo: max 3,3 VA (3W)

Tolleranza: ±10 %; frequenza (AC): 50/60 Hz

Memorizzazione: EEPROM



CONDIZIONI AMBIENTALI

Temperatura di esercizio: -10 ÷ 50 °C

Umidità relativa: 0...95% non condensante

Temperatura di stoccaggio: -25 ÷ 70 °C



[1] esecuzione 24Vdc non isolata: il negativo del segnale di ingresso è elettricamente connesso al negativo di alimentazione.

[2] esecuzione 24Vdc isolata.

SOGLIE DI ALLARME E USCITE

Allarmi: 2, 4 relè; 6 uscite statiche NPN

Relè: 5A 250V

Uscita NPN: 30mA 5…30V

Possibilità di operare in manuale



DOPPIA USCITA ANALOGICA (opzione T) [3]

Proporzionale alla lettura sul display; posizione di inizio e fondo

scala programmabile

Segnali: 0-10Vdc (min. 1Kohm); 4-20mA (max 250 ohm)

Risoluzione: 2000 punti

Precisione: 0,01 %;

linearità: 0,0025 %



PORTA SERIALE RS485 - MODBUS (opzione D) [3]

Protocollo: MODBUS RTU

Profilo: tutti i parametri

Baud rate 300…19200 baud

Indirizzo : 1 a 247 (0 – broadcast)

Configurazione: 8 bit data; parity none; 1 bit di stop



DOPPIA PORTA SERIALE RS232 (opzione R) [3]

Protocollo: sola lettura variabile misurata

Baud rate: 150…9600 baud

Indirizzo: 1 a 254

Configurazione: 8 bit data; parity none; 1 bit di stop



LINEARIZZAZIONE (opzione L) [3]

n° spezzate: 20

risoluzione: 0,1%



CONFORMITÀ DIRETTIVE CEE

Direttive: CEE 93/68

CEE 89/336 (EMC)

CEE 73/23 (BT)



[3] i riferimenti tecnici di cui sopra sono relativi alle versioni A2X scelte.
