SISTEMI DI DISINFEZIONE DELLE ACQUE

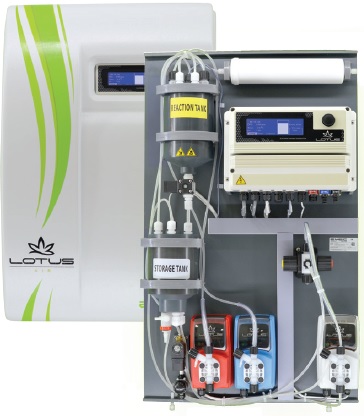

LOTUS AIR

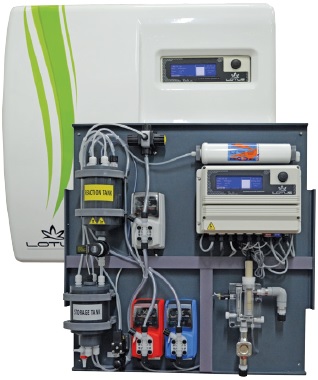

LOTUS AIR con misura

Generatore biossido di cloro da 10 a 60 g/h

Generatore di Biossido di Cloro a pressione ambiente con lettura ClO2 e mV







produce, dosa e controlla il biossido di cloro per la disinfezione dell’acqua.

il biossido di cloro è prodotto a partire da prodotti chimici di base diluiti:

acido cloridrico (HCl 9%) e clorito di sodio (NaClO2 7,5%)

la soluzione prodotta è conservata su un serbatoio e dosata nel flusso idrico in base alla domanda

il dosaggio è multi-point e proporzionale alla portata volumetrica

il biossido di cloro è prodotto e stoccato in un processo BATCH

la massima sicurezza è garantita dall’assenza di pressione

LOTUS AIR lavora a pressione ambiente

un filtro a carboni attivi protegge da eventuali esalazioni

la reazione avviene in una apposita camera di reazione

una valvola multifunzione garantisce la sicurezza del processo



il generatore di biossido LOTUS AIR è costituito da:

- strumento di gestione della produzione “LOTUS AIR”

- serbatoio di reazione a 4 livelli di riempimento

- serbatoio di riserva a 2 livelli di riempimento

- pompa dosatrice HCl

- pompa dosatrice NaClO2

- pompa dosatrice biossido di cloro

- elettrovalvola svuotamento serbatoio di reazione

- elettrovalvola riempimento serbatoio di reazione con acqua

- filtro a carboni attivi

- 2 lance d’aspirazione mod. LASP4/V40 con sonda di livello e ghiera per taniche da 30

- valvola iniezione 1/2”

- valvola multifunzione MFKT/V

opzione: sensore Gas per la rilevazione dei gas in aria



LOTUS AIR 10

concentrazione ClO2: 2 gr/l

max capacità oraria: 10 g/h

max capacità giorno:  240 g/die

pressione  2 bar

consumo chimici: HCl 0.25 l/h, NaClO2 0.25 l/h



LOTUS AIR 30

concentrazione ClO2: 2 gr/l

max capacità oraria: 30 g/h

max capacità giorno:  720 g/die

pressione  3 bar

consumo chimici: HCl 0.75 l/h, NaClO2 0.75 l/h



LOTUS AIR 60

concentrazione ClO2: 2 gr/l

max capacità oraria: 60 g/h

max capacità giorno:  1440 g/die

pressione  3 bar

consumo chimici: HCl 1.5 l/h, NaClO2 1.5 l/h





misura regola e controlla la produzione in base alla concentrazione di biossido nell’acqua

dotato con sonda di lettura del ClO2 (SCL17 o SCL2) o di mV (ERH), di porta sonda e di filtro

il biossido di cloro è prodotto a partire da prodotti chimici di base diluiti:

acido cloridrico (HCl 9%) e clorito di sodio (NaClO2 7,5%)

la soluzione prodotta è conservata su un serbatoio e dosata nel flusso idrico in base alla domanda

il dosaggio è multi-point e proporzionale alla portata volumetrica

il biossido di cloro è prodotto e stoccato in un processo BATCH

la massima sicurezza è garantita dall’assenza di pressione

LOTUS AIR lavora a pressione ambiente

un filtro a carboni attivi protegge da eventuali esalazioni

la reazione avviene in una apposita camera di reazione

una valvola multifunzione garantisce la sicurezza del processo



il generatore di biossido LOTUS AIR con misura è costituito da:

- strumento di gestione della produzione “LOTUS AIR”

- serbatoio di reazione a 4 livelli di riempimento

- serbatoio di riserva a 2 livelli di riempimento

- pompa dosatrice HCl

- pompa dosatrice NaClO2

- pompa dosatrice biossido di cloro

- elettrovalvola svuotamento serbatoio di reazione

- elettrovalvola riempimento serbatoio di reazione con acqua

- filtro a carboni attivi

- 2 lance d’aspirazione mod. LASP4/V40 con sonda di livello e ghiera per taniche da 30

- valvola iniezione 1/2”

- valvola multifunzione MFKT/V

- filtro Inox

- sonda di misura (ERH o SCL17 o SCL2) con porta sonda

opzione: sensore Gas per la rilevazione dei gas in aria



LOTUS AIR 10 ERH / SCL2 / SCL17

concentrazione ClO2: 2 gr/l

max capacità oraria: 10 g/h

max capacità giorno:  240 g/die

pressione  2 bar

consumo chimici: HCl 0.250 l/h, NaClO2 0.250 l/h

con sonda di lettura del ClO2 (SCL17 o SCL2) o di mV (ERH), di un porta sonda e di un filtro



LOTUS AIR 30 ERH / SCL2 / SCL17

concentrazione ClO2: 2 gr/l

max capacità oraria: 30 g/h

max capacità giorno:  720 g/die

pressione  3 bar

consumo chimici: HCl 0.750 l/h, NaClO2 0.750 l/h

con sonda di lettura del ClO2 (SCL17 o SCL2) o di mV (ERH), di un porta sonda e di un filtro



LOTUS AIR 60 ERH / SCL2 / SCL17

concentrazione ClO2: 2 gr/l

max capacità oraria: 60 g/h

max capacità giorno:  1440 g/die

pressione  3 bar

consumo chimici: HCl 1.5 l/h, NaClO2 1.5 l/h

con sonda di lettura del ClO2 (SCL17 o SCL2) o di mV (ERH), di un porta sonda e di un filtro
