SONDE ED ELETTRODI PER ANALISI CHIMICHE

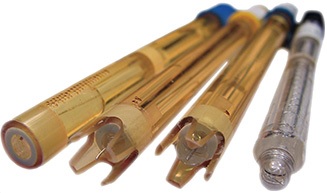

ELETTRODI PER LA MISURA DI PH E REDOX

DURATA La vita dell’elettrodo varia in funzione delle condizioni di lavoro: temperatura, tipo di soluzione (acida od alcalina) Generalmente a temperatura ambiente ed una soluzione chimica blanda la durata varia da 1 a 2 anni Aumentando la temperatura la via dell’elettrodo si ridurrà drasticamente. Gli elettrodi immagazzinati invecchiano lentamente CALIBRAZIONE La frequenza della taratura dipende dalla soluzione che si deve misurare e dalle conoscenze dell’operatore dell’impianto Lavare con acqua corrente ed asciugare scuotendo l’elettrodo in aria, non asciugare strofinando: le cariche elettrostatiche dannose per l’elettrodo Quando l’elettrodo è pronto, effettuare la nuova taratura attenendosi alle istruzioni dello strumento a cui è connesso Gli elettrodi a doppia giunzione possono funzionare anche con acqua di mare

EPH	EPHM	EPH	EPH/SN6	EPH/GK
Elettrodi pH standard economici	Elettrodi pH a doppia giunzione	Elettrodi pH speciali	Elettrodi pH con connessione SN6	Elettrodi in vetro alta temperatura
range di misura 0-14pH corpo Epoxy diametro Ø12mm temperatura 70°C a 7 bar con cavo e connettore BNC EPHS elettrodo combinato; cavo 0,8 m EPHM elettrodo combinato; cavo 4,5 m EPHL elettrodo combinato; cavo 15 m	range di misura 0-14pH corpo Epoxy diametro Ø12mm temperatura 70°C o 100°C con cavo e connettore BNC EPHM/D doppia giunzione/combinato temperatura di lavoro 70°C cavo 4,5 m EPHMD/100 doppia giunzione/combinato temperatura di lavoro 100°C cavo 4,5 m	range di misura 0-14pH corpo Epoxy diametro Ø12mm temperatura 70°C a 7 bar con cavo e connettore BNC EPHSC autopulente; cavo 4,5 m doppia giunzione/combinato EPHMD/LI doppia giunzione/combinato bassa conducibilità 3 µS cavo 0,8 m EPHM/HF doppia giunzione/combinato resistente all'acido fluoridrico (1%) cavo 0,8 m	range di misura 0-14pH corpo Epoxy diametro Ø12mm temperatura 70°C a 7 bar connessione SN6 e filetto PG13,5 EPHSN6 elettrodo combinato EPHM/D/SN6 doppia giunzione/combinato EPHSC/SN6 autopulente doppia giunzione/combinato	range di misura 0-14pH corpo vetro diametro Ø12mm temperatura di lavoro -5..+135°C connessione S8 EPHSN6/GK elettrodo in vetro alta temperatura max 135°C

ERH	ERHM	ERHSC	ERH/SN6	ERHHLB
Elettrodi Rx standard economici	Elettrodi Rx a doppia giunzione	Elettrodi Rx speciali	Elettrodi Rx con connessione SN6	Elettrodi Rx in vetro
range di misura ±1000 mV corpo Epoxy diametro Ø12mm temperatura 70°C a 7 bar con cavo e connettore BNC ERHS elettrodo combinato; cavo 0,8 m ERHM elettrodo combinato; cavo 4,5 m ERHL elettrodo combinato; cavo 15 m	range di misura ±1000 mV corpo Epoxy diametro Ø12mm temperatura 70°C o 100°C con cavo e connettore BNC ERHM/D doppia giunzione/combinato temperatura di lavoro 70°C cavo 4,5 m ERHMD/100 doppia giunzione/combinato temperatura di lavoro 100°C cavo 4,5 m	range di misura ±1000 mV corpo Epoxy diametro Ø12mm temperatura 70°C a 7 bar con cavo e connettore BNC ERHSC autopulente doppia giunzione/combinato cavo 4,5 m	range di misura ±1000 mV corpo Epoxy diametro Ø12mm temperatura 70°C a 7 bar connessione SN6 e filetto PG13,5 ERHSN6 elettrodo combinato ERHSC/SN6 autopulente doppia giunzione/combinato	range di misura ±1000 mV corpo vetro diametro Ø12mm connessione SN6 e filetto PG13,5 ERHHLB/SN6 elettrodo combinato per basse concentrazioni di Cl2

SOLUZIONI TAMPONE E ACCESSORI PER ELETTRODI PH E REDOX

BS	BSD	BSD CAS	ADI1	ADI2
Soluzioni tampone pH	Soluzioni tampone Redox	Cavi per sonde pH e Redox	Amplificatore di segnale 1 canale	Amplificatore di segnale 2 canali
BSA soluzione tampone pH4 - 50ml BSB soluzione tampone pH7 - 50ml BSC soluzione tampone pH9 - 50ml BSP soluzione di mantenimento - 50ml	BSD soluzione tampone 650mV - 50ml	CASN6S cavo BNC/SN6 da 5 metri CASN6M cavo BNC/SN6 da 10 metri CASN6L cavo BNC/SN6 da 15 metri GHIERA PG13,5 ghiera PG13,5 per sonde	ADI1 PH Amplificatore per segnali pH 1 canale max 150m isolato galvanicamente ADI1 RX amplificatore per segnali Redox 1 canale max 150m isolato galvanicamente	ADI2 PH Amplificatore per segnali pH 2 canali max 150m isolato galvanicamente ADI2 RX amplificatore per segnali Redox 2 canali max 150m isolato galvanicamente

SONDE PER LA MISURA DI CONDUCIBILITA’

ECDC	ECDCIM	ECDI	ECDIIM	ECDIND
Sonda conducibilità PVDF/Grafite	Sonda conducibilità PVDF/Grafite	Sonda conducibilità PVDF/Inox	Sonda conducibilità PVDF/Inox	Sonde conducibilità a induzione
filettate R3/4” o G1/2” corpo PVDF elettrodi  grafite connettore con cavo da 4 m standard max 60°C a 7 bar ECDC/1 scala 0-20 mS; senza sonda T. ECDC/10 scala 0-200 mS; senza sonda T. ECDCC/1 scala 0-20 mS; sonda NTC ECDCC/10 scala 0-200 mS; sonda NTC ECDCCPT/1 scala 0-20 mS; sonda PT100 ECDCCPT/10 scala 0-200 mS; sonda PT100	montaggio ad immersione corpo PVDF elettrodi  grafite cavo lunghezza 4 metri standard max 60°C a 7 bar ECDCIM/1 scala 0-20 mS; senza sonda T. ECDCIM/10 scala 0-200 mS; senza sonda T. ECDCCIM/1 scala 0-20 mS; sonda NTC ECDCCIM/10 scala 0-200 mS; sonda NTC ECDCCIMPT/1 scala 0-20 mS; sonda PT100 ECDCCIMPT/10 scala 0-200 mS; sonda PT100	filettate R3/4” o G1/2” corpo PVDF elettrodi AISI316 connettore con cavo da 4 m standard max 60°C a 7 bar ECDI/01 scala 0-200 μS; senza sonda T. ECDI/1 scala 0-5 mS; senza sonda T. ECDIC/01 scala 0-200 μS; sonda NTC ECDIC/1 scala 0-5 mS; sonda NTC ECDICPT/01 scala 0-200 μS; sonda  PT100 ECDICPT/1 scala 0-5 mS; sonda PT100	montaggio ad immersione corpo PVDF elettrodi AISI316 cavo lunghezza 4 metri standard max 60°C a 7 bar ECDIIM/01 scala 0-200 μS; senza sonda T. ECDIIM/1 scala 0-5 mS; senza sonda T. ECDICIM/01 scala 0-200 μS; sonda NTC ECDICIM/1 scala 0-5 mS; sonda NTC ECDICIMPT/01 scala 0-200 μS; sonda PT100 ECDICIMPT/1 scala 0-5 mS; sonda PT100	sonda induttiva corpo in PEEK connettore e cavo 4 m compensazione sonda PT100 standard max 85°C / 8 bar ECDINDPT 0,1-3 mS; 0,3-30 mS; 0,3-300 mS ECDSINDPT scala 0,3-10 mS

EICDC	EICDCHPT	ECDHL	BS	ETEP
Sonda conducibilità inox AISI316	Sonda conducibilità inox AISI316	Sonda conducibilità alta linearità	Soluzioni tampone conducibilità	Sonde di temperatura
corpo ed elettrodi in inox AISI316 3/4"G; connettore e cavo da 4 m standard max 130°C a 15 bar EICDC/001 scala 0-20 μS; sonda NTC EICDC/01 scala 0-200 μS; sonda NTC EICDC/1 scala 0-20 mS; sonda NTC EICDCPT/001 scala 0-20 μS; sonda PT00 EICDCPT/01 scala 0-200 μS; sonda PT00 EICDCPT/1 scala 0-20 mS; sonda PT00	corpo ed elettrodi in inox AISI316 filettato 3/4"G; uscita su cavo da 4 m standard max 200°C a 15 bar EICDHPT/001 scala 0-20 μS; sonda PT00 EICDHPT/01 scala 0-200 μS; sonda PT00 EICDHPT/1 scala 0-20 mS; sonda PT00	sonda conducibilità ad alta linearità corpo in Epoxy elettrodi in platino diametro Ø12mm; cavo 4,5 m ECDHL/01 scala 0-200 μS; senza sonda T. ECDHL/1 scala 0.2-20 mS; senza sonda T. ECDHL/10 scala 20-200 mS; senza sonda T. ECDHLC/01 scala 0-200 μS; sonda NTC ECDHLC/10 scala 20-200 mS; sonda NTC ECDHLC/1 scala 0.2-20 mS; sonda NTC ECDHLCPT/1 scala 0.2-20 mS; sonda PT00 ECDHLCPT/10 scala 20-200 mS; sonda PT00 ECDHLCPT/01 scala 0-200 μS; sonda PT00	BSI Soluzione tampone 12880 μS - 50 ml BSE Soluzione tampone 1413 μS - 50 ml BSE/84 Soluzione tampone 84 μS - 50 ml	sonde di temperatura 0-100°C corpo in PVDF filettato 1/2”G lunghezza cavo 4 m ETEP/CH18 sonda NTC 10Kohm parte immersa L=10mm ETEP/CH18L sonda NTC 10Kohm parte immersa L=20mm ETEPT/CH18 sonda PT100 parte immersa L=10mm ETEPT/CH18L sonda PT100 parte immersa L=20mm

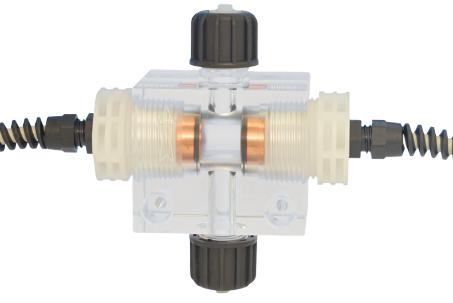

CELLE AMPEROMETRICHE APERTE A DEFLUSSO PER LA MISURA DI CLORO

Sensori per la misura del cloro (acido ipocloroso) Misure stabili e precise anche per basse concentrazioni di cloro Corpo in acrilico PMMA Intervallo di misura continuo Regolazione, misura e controllo del flusso mediante sensore di prossimità (ECL6; ECL6/E; ECL7; ECL12; ECL12/E) La portata d’acqua che fluisce all’interno di tale cella deve essere mantenuta costante nella misura di 40 l/h. Le celle amperometriche aperte sono costituite da un portaelettrodo a deflusso con un elettrodo di rilevazione del cloro ed un sensore di flusso. Alcuni modelli possono ospitare fino ad un massimo di tre sonde aggiuntive (temperatura, pH e Redox). Per applicazioni in luoghi soggetti a sbalzi di pressione è disponibile uno stabilizzatore di pressione. Si consiglia l’installazione di un filtro prima del porta sonde.

Il CLORO disciolto in acqua è presente sotto varie forme: - CLORO LIBERO (ATTIVO): HOCl (acido ipocloroso). - CLORO COMBINATO: monocloammine, dicloammine, tricloammine (sistema analisi DPD4-DPD1) - CLORO LIBERO ORGANICO: cloro libero con acido isocianurico / isocianurato. - CLORO LIBERO INORGANICO: cloro libero (sistema analisi DPD1) - CLORO TOTALE: somma di cloro libero e cloro combinato.

ECL20 / ECL21	ECL6/E	ECL6 / ECL7	ECL12/E	ECL12
Celle amperometriche aperte	Cella amperometrica aperta	Celle amperometriche aperte	Cella amperometrica acqua di mare	Cella amperometrica acqua di mare
sensori di misura del cloro a deflusso costante 40 l/h corpo in metacrilato PMMA raccordi per tubi 6x8mm ECL20 0-10 mg/l [ppm] Cl2 cloro libero organico e inorganico ECL21 per acqua di mare 0-10 mg/l [ppm] Cl2 cloro libero organico e inorganico	sensori di misura del cloro a deflusso costante 40 l/h corpo in metacrilato PMMA raccordi per tubi 6x8mm ECL6/E 0-10 mg/l [ppm] Cl2 cloro libero organico e inorganico regolazione flusso sensore flusso porta sonda temperatura	sensori di misura del cloro a deflusso costante 40 l/h corpo in metacrilato PMMA raccordi per tubi 6x8mm ECL6 0-10 mg/l [ppm] Cl2 cloro libero organico e inorganico regolazione flusso sensore flusso porta sonde temp.+pH+Rx ECL7 0-10 mg/l [ppm] Cl2 cloro libero organico e inorganico regolazione flusso sensore flusso porta sonde temp.+pH+Rx PG13,5	sensori di misura del cloro a deflusso costante 40 l/h corpo in metacrilato PMMA raccordi per tubi 6x8mm ECL12/E per acqua di mare 0-10 mg/l [ppm] Cl2 cloro libero organico e inorganico regolazione flusso sensore flusso porta sonda temperatura	sensori di misura del cloro a deflusso costante 40 l/h corpo in metacrilato PMMA raccordi per tubi 6x8mm ECL12 per acqua di mare 0-10 mg/l [ppm] Cl2 cloro libero organico e inorganico regolazione flusso sensore flusso porta sonde temp.+pH+Rx

CELLE AMPEROMETRICHE CHIUSE

Sensori per la misura di cloro, bromo, cloriti, biossido di cloro, perossido d’idrogeno, ozono, acido peracetico Le celle amperometriche lavorano in acque con presenza di cloro Misure stabili e precise anche per basse concentrazioni di cloro Trascurabile dipendenza del biossido di cloro dal valore di pH Sono costituite da una membrana ed un elettrodo immerso in un elettrolita (tranne SCL 17 ed SCL 18) L’assenza di cloro per 100 ore consecutive danneggia le sonde Le sonde devono essere installate in un portasonde (tipo PEF) e collegate ad un sistema di misura e controllo Si consiglia l’installazione di un filtro prima del porta sonde Il CLORO disciolto in acqua è presente sotto varie forme: - CLORO LIBERO (ATTIVO): HOCl (acido ipocloroso)CLORO COMBINATO: monocloammine, dicloammine, tricloammine (DPD4-DPD1) - CLORO LIBERO ORGANICO: cloro libero con acido isocianurico / isocianurato (DPD1) - CLORO LIBERO INORGANICO: cloro libero. Celle amperometriche SCL3N (DPD1) - CLORO TOTALE: somma di cloro libero e cloro combinato. Celle amperometriche SCL8 (DPD4)

SCL3 / SCL8 / SBR / SCT	SCL2	SCL9 / SCL10	SCL11	SCL17 / SCL18
cloro libero, totale, bromo e cloriti	per misure di biossido di cloro	per perossido d’idrogeno e ozono	per misura di acido peracetico	autopulente per ClO2 e cloro libero
misura su acque con cloro indipendenti dal valore di pH installabili su portasonde PEF SCL3S/20 cloro libero organico e inorganico scala 0-20 mg/l [ppm] ClO2 SCL3N/0,5 misura cloro libero inorganico scala 0-0,5 mg/l [ppm] Cl2 SCL3N/2 misura cloro libero inorganico scala 0-2 mg/l [ppm] Cl2 SCL3N/20 misura cloro libero inorganico scala 0-20 mg/l [ppm] Cl2 SCL8/2 misura cloro totale scala 0-2 mg/l [ppm] Cl2 SCL8/20 misura cloro totale scala 0-20 mg/l [ppm] Cl2 SBR/20 misura bromo scala 0-20 mg/l [ppm] Br SCT/2 misura cloriti scala 0-2 mg/l [ppm] ClO2-	misura su acque con cloro indipendenti dal valore di pH installabili su portasonde PEF SCL2/0,5 misura biossido di Cloro scala 0-0,5 mg/l [ppm] ClO2 SCL2/2 misura biossido di Cloro scala 0-2 mg/l [ppm] ClO2 SCL2/20 misura biossido di Cloro scala 0-20 mg/l [ppm] ClO2	misura su acque con cloro indipendenti dal valore di pH installabili su portasonde PEF SCL9/200 misura perossido d’idrogeno scala 0-200 mg/l [ppm] H2O2 SCL10/2 misura ozono scala 0-2 mg/l [ppm] O3 SCL10/20 misura ozono scala 0-20 mg/l [ppm] O3	misura su acque con cloro indipendenti dal valore di pH installabili su portasonde PEF SCL11/200 misura acido peracetico scala 0-200 mg/l [ppm] PAA SCL11/2000 misura acido peracetico scala 0-2000 mg/l [ppm] PAA	misura su acque con cloro indipendenti dal valore di pH installabili su portasonde PEF SCL17/0,5 misura biossido di cloro scala 0-0,5 mg/l [ppm] ClO2 autopulente SCL17/2 misura biossido di cloro scala 0-2 mg/l [ppm] ClO2 autopulente SCL17/20 misura biossido di cloro scala 0-20 mg/l [ppm] ClO2 autopulente SCL18/0,5 misura cloro libero inorganico scala 0-0,5 mg/l [ppm] Cl2 autopulente SCL18/2 misura cloro libero inorganico scala 0-2 mg/l [ppm] Cl2 autopulente SCL18/20 misura cloro libero inorganico scala 0-20 mg/l [ppm] Cl2 autopulente

SONDE DI MISURA PER OSSIGENO DISCIOLTO TORBIDITA’ E PTSA

eolum	etorb2	etrc
Sonda per Ossigeno disciolto	Sonda per misura torbidità	Sonda per traccianti PTSA
sonda di misura ossigeno disciolto principio di misura a fluorescenza anche in acqua in assenza di flusso temperatura max 60°C / 10 bar EOLUM scala 0-20 mg/l O2 raccordo 1”G; cavo 15 m	sonda di misura della torbidità principio di misura a luce diffusa a 90° compensazione tramite PT100 inclusa temperatura di lavoro max 40°C / 1 bar ETORB2 scala 0-4000 NTU; cavo 5 m ETORB2-IM scala 0-4000 NTU versione per immersione; cavo 10 m	sonda per la misura coloranti traccianti idrici fonte di segnale a LED; uscita 4-20mA temperatura di lavoro max 50°C / 7 bar corpo in PVC; lunghezza cavo 0,8 m ETRC scala 1-300 ppb senza compensazione di temperatura

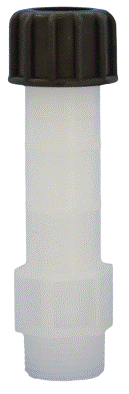

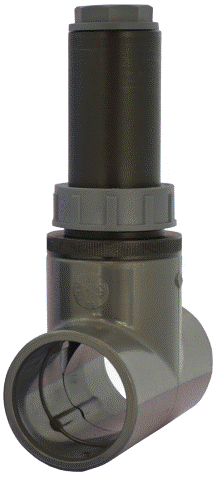

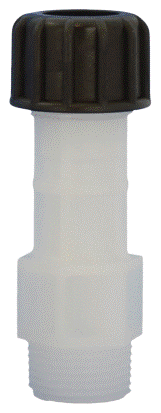

PORTA ELETTRODI

PEACH28	PEB	PEACH28/PG	PEL	PELC	PEL-E	PEL-IND
Montaggio in linea	Montaggio in linea	Montaggio in linea	Montaggio su T	Montaggio prese a staffa	Per sonde EOLUM	Per sonde induttive
montaggio in linea per sonde Ø12mm PEACH28 PVDF; filettato 1/2"G	montaggio in linea per sonde Ø12mm PEB PP; filettato 3/4"G	montaggio in linea sonde Ø12mm PG13,5 PEACH28/PG13,5 PP; filettato 1/2"G	per raccordi a T per sonde Ø12mm PEL 1/2" PVDF; filettato 1/2"G PEL 3/4" PVDF; filettato 3/4"G PEL PG13,5 1/2" PG13,5; PVDF; 1/2"G PEL PG13,5 3/4” PG13,5; PVDF; 3/4"G	per prese a staffa sonde Ø12mm PELC 1/2" PVDF; filettato 1/2"G PELC 3/4" PVDF; filettato 3/4"G	su raccordo a T per sonde EOLUM PEL-E PVC; T DN40 PN16	su raccordo a T per sonde CD induttive PEL-IND-SS Inox filettata 1.1-4” PEL-IND40 PEL-IND50 PEL-IND63 PEL-IND75 PEL-IND90 PEL-IND110 PEL-IND125 PEL-IND160

PEF1 / PEF5	PEF1R	PEF2	PEF2xR	PEF3
Porta elettrodi a deflusso	Porta elettrodi a deflusso	Porta elettrodi a deflusso	Porta elettrodi a deflusso	Porta elettrodi a deflusso
per sensori amperometrici materiale in PMMA raccordi 6x8mm PVDF PEF1R 1 cella amperometrica SCL 2 elettrodi Ø12 1 sonda per temperatura temperatura di lavoro 50°C PEF1R/E 1 cella amperometrica SCL 1 sonda per temperatura temperatura di lavoro 50°C PEF5R 1 cella amperometrica SCL 2 elettrodi Ø12 PG13,5 1 sonda per temperatura temperatura di lavoro 50°C PEF5R/K 1 cella amperometrica SCL 2 elettrodi Ø12 PG13,5 1 sonda per temperatura temperatura di lavoro 80°C	per sensori amperometrici materiale in PMMA raccordi 6x8mm PVDF PEF1R/E/K 1 cella amperometrica SCL 1 sonda per temperatura temperatura di lavoro 80°C PEF1R/K 1 cella amperometrica SCL 2 elettrodi Ø12 1 sonda per temperatura temperatura di lavoro 80°C	per elettrodi Ø12 materiale in PMMA raccordi 6x8mm PVDF PEF2 2 elettrodi Ø12 1 sonda per temperatura temperatura di lavoro 50°C PEF2/K 2 elettrodi Ø12 1 sonda per temperatura temperatura di lavoro 80°C	per sensori amperometrici raccordi 6x8mm PVDF temperatura di lavoro 50°C PEF-22R 2 cella amperometrica SCL 2 elettrodi Ø12 1 sonda per temperatura PEF-23R 1 cella amperometrica SCL 2 elettrodi Ø12 1 sonda conducibilità 3/4" 1 sonda per temperatura PEF-24R 1 sonde EFL PEF-26R 1 cella amperometrica SCL 1 sonde EFL PEF-27R 1 cella amperometrica SCL 1 sonda conducibilità 3/4"	per elettrodi Ø12 PG13,5 materiale in PMMA raccordi 6x8mm PVDF PEF3 2 elettrodi Ø12 PG13,5 1 sonda per temperatura temperatura di lavoro 50°C

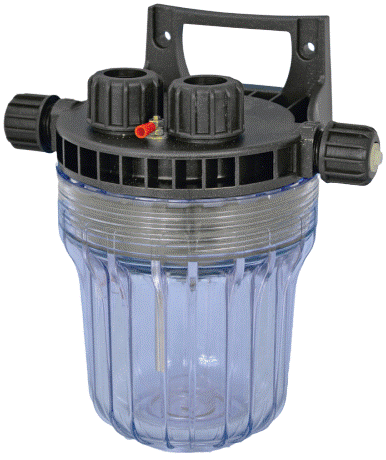

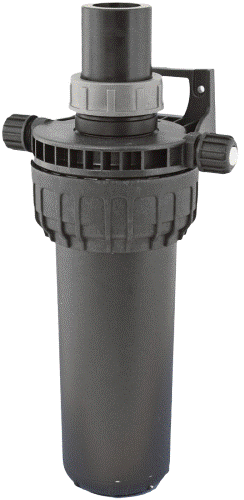

NPED 1 / 2 / 3 / 4	NPED	PEC PP	PEC PVC
Porta elettrodi a deflusso	Porta elettrodi a flusso	Porta elettrodi ad immersione in PP	Porta elettrodi ad immersione in PVC
vaso in SAN trasparente o nero raccordi per tubi 6x8mm su richiesta 1 o 2 fori aggiuntivi 1/2" o 3/4" NPED1 2 elettrodi Ø12 PG13,5 NPED2 2 elettrodi Ø12 NPED3 2 elettrodi Ø12 + attacco 3/4" NPED4 2 elettrodi Ø12 sensore di flusso N.C. NPED4-3/4” 2 elettrodi Ø12 + attacco 3/4" sensore di flusso N.A. NPED4-2F 2 elettrodi Ø12 + attacco 3/4" uscita 2 fili per sensore flusso	vaso in SAN trasparente o nero raccordi per tubi 6x8mm su richiesta 1 o 2 fori aggiuntivi 1/2" o 3/4" NPED-E 1 elettrodo EOLUM NPED-E2 1 elettrodo ETORB2 NPED-E2-EV 1 elettrodo ETORB2 + valvola motorizzata NPED-IND 1 sonda induttiva conducibilità NPED-IND PP 1 sonda induttiva conducibilità temperatura max 60°C NPED-INDS 1 sonda induttiva conducibilità	per installazione sonde ed elettrodi su vasche o serbatoi immersione lunghezza 1 metro per elettrodi Ø12mm; PG13,5; EOLUM; 3/4"G, sonda induttiva PEC in PP; max 80°C; elettrodo Ø12 PEC/SN6 in PP; max 80°C; elettrodo Ø12 PG13,5 PEC-E in PP; max 80°C; elettrodo EOLUM PECIMM in PP; max 80°C; elettrodo 3/4"	per installazione sonde ed elettrodi su vasche o serbatoi immersione lunghezza 1 metro, sistema autopulente per elettrodi Ø12mm; PG13,5; ETORB, EOLUM; 3/4"G PECIND in PVC; max 40°C; elettrodo CD induttivo PECAP-E in PVC; max 40°C; elettrodo EOLUM sistema di autopulizia ad acqua o ad aria PEC-E2 in PVC; max 40°C; elettrodo ETORB PECAP/SN6 in PP/PVC; max 40°C; elettrodo Ø12 PG13,5 sistema di autopulizia ad acqua o ad aria PEC2/PG13,5 in PVC; max 40°C; 2 elettrodi Ø12 PG13,5 PECAP2/PG13,5 in PVC; max 40°C; 2 elettrodi Ø12 PG13,5 sistema di autopulizia ad acqua o ad aria

E EPH Elettrodi pH processo Elettrodi pH di facile manut., forniscono una lettura rapida e precisa. Gli elettrodi di pH a doppia giunzione possono funzion. anche con acqua di mare.Viene effett. autom. da un apposito circuito del trasmet. Pressioni fino a 7bar @70°C,corpo in Epoxy,conness. BNC,da min.1µs a 100µs.
Modelli	Dati principali
EPHS	Combinato; pressioni fino 7bar; cavo lungo 0,8m
EPHM	Combinato; pressioni fino 7bar; cavo lungo 4,5m
EPHL	Combinato; pressioni fino 7bar; cavo lungo 15m
EPHSN6	Con connettore SN6 e filettatura PG13,5
EPHMD/100	Doppia giunzione; pressioni fino a 7bar/100°C
EPHM/D	Cavo lungo 4.5m; applicazioni LOW IONIC; 1µs
EPHM/D/SN6	Connessione SN6; applicazioni LOW IONIC; 1µs
EPHSC	Combinato; auto-pulente; Cavo lungo 4,5m
EPHSC/SN6	Auto-pulente; connettore SN6 e filettatura PG13,5
EPHM/HF	Resistente acido fluoridrico; Cavo lungo 4,5m
	Accessori

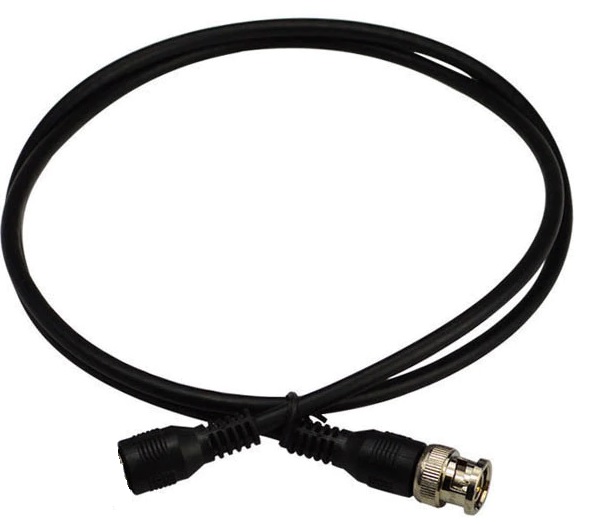

CASN6S	Cavo BNC/SN6 per elettrodi EPHSN6 5mt
CASN6M	Cavo BNC/SN6 per elettrodi EPHSN6 10mt
CASN6L	Cavo BNC/SN6 per elettrodi EPHSN6 15mt
GHIERA	Ghiera PG13,5 per elettrrodi pH con o-ring

ECDI / EICD Sonde di conducibilità con elettrodi in Inox Sonde di conducibilità con elettrodi in inox per pressioni fino a 7bar/60°C, 15bar/130°C oppure 15bar/200°C. Connettore cavo 4m, corpo in PVDF e filettatura conica 3/4”  o 1/2”
Modelli	Dati principali
ECDI/1	Press. fino 7bar/60°C; K=1; max 5mS
ECDI/02	Press. fino 7bar/60°C; con K=0,2; max 500µS
ECDI/01	Press. fino 7bar/60°C;  con K=0,1; max 200µS
ECDIC/1	Press. fino 7bar/60°C; NTC; K=1; scala 0-5mS
ECDIC/02	Press. fino 7bar/60°C; NTC; K=2; scala 0-500 µS
ECDIC/01	Press. fino 7bar/60°C; NTC; K=0,1; scal 0-200 µS
ECDICPT/1	Press. fino 7bar/60°C; PT100; K=1; scala 0-5mS
ECDICPT/02	Press. fino 7bar/60°C; PT100; K=2; scala 0-500 µS
ECDICPT/01	Press.fino 7bar/60°C;PT100; K=0,1;scala 0-200 µS
EICDC/1	Press. fino 15bar/130°C; K=1  max 20mS
EICDC/01	Press. fino 15bar/130°C; K=0,1 max 200µS
EICDC/001	Press. fino 15bar/130°C; K=0,01 max 20µS
EICDCPT/1	Press. fino15bar/130°C; PT100; K=1;scala 0-20Ms
EICDCPT/01	Press.fino15bar/130°C;PT100;K=2;scala 0-200 µS
EICDCPT/001	Press.fino15bar/130°C;PT100;K=0,1;scala0-20 µS
EICDHPT/1	Press. fino 15bar/200°C; K=1; scala 0-20mS
EICDHPT/01	Press. fino 15bar/200°C; K=0,1; scala 0-200 µS
EICDHPT/001	Press. fino 15bar/200°C; K=0,01; scala 0-20 µS
ECDINDPT	Sonda induttiva; in PEEK;PT100;scala 0-3,000 mS
ECDINDPT	Sonda induttiva; in PEEK;PT100;scala 0-30,00 mS
ECDINDPT	Sonda induttiva; in PEEK;PT100;scala 0-300,0 mS
ECDSIND PT	Sonda induttiva; in PEEK;PT100;scala 0-10,00 mS

ETE / ETORBH / EOLUM Sonde di Temperatura,Torbidità e O2 disciolto Sonde per la misura e compensazione della temperatura disponibili ad alta linearità, NTC e Pt100; filettatura 1/2" e cavo 4mt; Sonde per torbidità con scala 0/800 NTU; corpo Ø40mm in PVC/PPS GF40 filettata 1”G - 3/4”NPT con sensore NTC; Sonde per ossigeno disciolto con scala 0-20 mg/l O2 (0-20ppm); corpo Ø40mm in Inox; 1”G; le sonde per torbidità e ossigeno sono idonee per porta sonde tipo NPED-E, PEL-E, PEC-E.
Modelli	Dati principali
	Sonde di temperatura
ETEHLP	Temp.0-100°C; alta linearità; PVDF; 1/2"; cavo 4mt
ETEP	Temp.0-100°C; NTC; PVDF; 1/2"; cavo 4mt
ETEPT	Temp. 0-100°C; Pt100; PVDF; 1/2"; cavo 4mt
ETE/I	Temp. 0-100°C; NTC; Inox; 1/2"; cavo 4mt
	Sonde per torbidità
ETORBH	Scala 0/800 NTU; NTC; PVC/PPS; cavo 7mt
	Sonde di Ossigeno disciolto
EOLUM	Scala 0-20 mg/l O2 (0-20ppm); Inox; cavo 15mt

ECL Celle amperometriche chiuse multiparametro Celle amperometriche di misura per cloro libero organico e inorganico da 0 ±10mg/l a 0±2mg/l per acqua dolce, cloro toale, Biossido di Cloro, Perossido d’idrogeno, Ozono, Acido Peracetico, Ossigeno disciolto. Pressione di lavoro da 1 e 8bar, Temperatura 5±50°C e 5±70°C.La serie ECL3 per acua di mare necessitano di specifico elettrolita.La serie ECL13 viene fornita c/cavo connettore di 20mt membrana (ECL13),e Pt100.
Modelli	Dati principali
ECL1/2	Cl libero inorganico; 2mg/l Cl2; 1-40°C; pr. 1bar
ECL1/5	Cl libero inorganico; 5mg/l Cl2; 1-40°C; pr. 1bar
ECL1/20	Cl libero inorganico 20mg/l Cl2; 1-40°C; pr. 1bar
ECL1/200	Cl libero inorganico 200mg/l Cl2; 1-40°C; pr. 1bar
ECL3S/10	Cl libero organico;0±10mg/l; H2O; 1-40°C; pr. 1bar
ECL3N/2	Cl libero inorganico;0±2mg/l; H2O;1-40°C; pr. 1bar
ECL8/2	Cloro totale 0±2mg/l; 1-40°C; pr. 1bar
ECL8/20	Cloro totale 0±20mg/l; 1-40°C; pr. 1bar
ECL18/2	Cloro libero inorganico 0±2mg/l; 5-70°C; pr. 8bar
ECL18/10	Cloro libero inorganico 0±10mg/l; 5-70°C; pr. 8bar
ECL2/2	Biossido Cloro 0±2mg/l; 1-40°C; pr. 1bar
ECL2/20	Biossido Cloro 0±20mg/l; 1-40°C; pr. 1bar
ECL17/2	Biossido di Cloro 0±2mg/l; 5-70°C; pr. 8bar
ECL17/10	Biossido di Cloro 0±10mg/l; 5-70°C; pr. 8bar
ECL9/200	Perossido idrogeno; 0±200mg/l; -40°C; pr. 1bar
ECL9/2000	Perossido idrogeno; 0±2000mg/l¸-40°C; pr. 1bar
ECL10/1	Ozono; 0±0,5mg/l; 1-40°C; pr. 1bar
ECL10/10	Ozono; 0±10mg/l¸1-40°C; pr. 1bar
ECL11/200	Acido Peracetico; 0±200mg/l; 1-40°C; pr. 1bar
ECL11/2000	Acido Peracetico; 0±2000mg/l¸1-40°C; pr. 1bar
EBR 1/20	Bromo; 0±20mg/l; 1-40°C; pr. 1bar

BS / ELECL Soluzioni tampone elettroliti per celle e accessori Soluzioni tampone per torbidità, conducibilità, pH e per Ossigeno disciolto; Elettroliti per celle amperometriche (acqua dolce e acqua di mare), cavi per elettrodi lunghi dai 5, 10 e 15mt e ghiera filettatura PG13,5 per elettrodi pH/Redox, con o-ring.
Modelli	Dati principali
BSTORB-40	Soluzione tampone torbidità 40NTU, 20ml
BSTORB-0	Soluzione tampone torbidità 0NTU, 20ml
BSD	Soluzione tampone 650 mV, 50ml
BSI	Soluzione tampone conducibilità 12.880 µS; 50ml
BSE	Soluzione tampone conducibilità1.413µS; 50ml
BSE84	Soluzione tampone conducibilità 84 µS; 50ml
BSA	Soluzione tampone pH 4, 50ml
BSB	Soluzione tampone pH 7, 50ml
BSC	Soluzione tampone pH 9, 50ml
BSU	Soluzione tampone per ossigeno (O2), 50ml
ELECL1	Elettrolita per cella amperometrica ECL1
ELECL2	Elettrolita per cella amperometrica ECL2
ELECL3N	Elettrolita per cella amper. ECL3N; acqua dolce
ELECL3S	Elettrolita per cella amper. ECL3S; acqua dolce
ELECL3N/SEA	Elettrolita per cella amper. ECL3N; acqua mare
ELECL3S/SEA	Elettrolita per cella amper. ECL3S; acqua mare
ELECL8	Elettrolita per cella amperometrica ECL8/2
ELECL9	Elettrolita per cella amperometrica ECL9
ELECL10	Elettrolita per cella amperometrica ECL10
ELECL11	Elettrolita per cella amperometrica ECL11
ELECL13	Elettrolita per cella amperometrica ECL13
ELEBR	Cella amperometrica EBR
CASN6S	Cavo BNC/SN6 per elett. EPHSN6/ERHSN6 5mt
CASN6M	Cavo BNC/SN6 per elett. EPHSN6/ERHSN6 10mt
CASN6L	Cavo BNC/SN6 per elett EPHSN6/ERHSN6 15mt
GHIERA	Ghiera PG13,5 per elettr. pH/Redox, con o-ring

ACCESSORI VARI Accessori per sistemi ad alimentazione 12Vdc e accessori Vari.
Modelli	Dati principali
PAFO7	Pannello fotovoltaico 12Vdc-70W
RECA	Regolat. di carica per pannelli fotovoltaici e batterie
BA55A	Batteria static 12Vdc; 55Ah a piombo ermetico
SUPP 70	Supporto in alluminio da palo Ø60
LD UPS	Regolat. di carica completo di elettrodo ETEUPS
ADI1 PH	Amplificatore isolato per pH e ORP; 1 canale
ADI1 RH	Amplificatore isolato per pH e ORP; 2 canali
ADI2	Svincolo galvanico per segnali mA/mA; 2 canali
ADI3	Svincolo galvanico per segnali mA/mA; 1 canale
ADI4	Svincolo galvanico per segnali mA/mA; 2 canale
RIPFLOW	Sistema per la connessione

ERH Elettrodi ORP processo Elettrodi rH di facile manut., forniscono una lettura rapida e precisa. Gli elettrodi di rH a doppia giunzione possono funzionare anche con acqua di mare. Viene effettuata autom. da un apposito circuito del trasmettitore. Pressioni fino a 7bar @70°C, corpo in Epoxy, da minimo 1µs a 100µs.
Modelli	Dati principali
ERHS	Combinato; pressioni fino 7bar; cavo lungo 0,8m
ERHM	Combinato; pressioni fino 7bar; cavo lungo 4,5m
ERHL	Combinato; pressioni fino 7bar; cavo lungo 15m
ERHHL	Combinato in vetro; pressioni fino 6bar; cavo 10m
ERHSN6	Combinato; pressioni fino a 7bar; connettore SN6
ERHMD/100	Doppia giunzione; pressione fino 7bar/100°C
ERHM/D	Doppia giunzione per LOW IONIC; Minimo 1µs
ERHSC	Doppia giunzione comb. autopulente; cavo 4,5m
ERHSC/SN6	Doppia giunzione comb. autopulente;  fino 7bar
	Accessori
CASN6S	Cavo BNC/SN6 per elettrodi ERHSN6 5mt
CASN6M	Cavo BNC/SN6 per elettrodi ERHSN6 10mt
CASN6L	Cavo BNC/SN6 per elettrodi ERHSN6 15mt
GHIERA	Ghiera PG13,5 per elettrodi Redox, con o-ring

ECDC / ECDHL Sonde conducibilità elettrodi in graffite e platino Sonde di conducibilità con elettrodi in graffite e platino con pressioni fino 7bar/60°C e 7bar/70°C. Corpo PVDF e Epoxy, filettatura 3/4” o 1/2”, M20, connett. cavo 4 o 4,5m.
Modelli	Dati principali
ECDC/1	PVDF; 7bar/60°C; scala 0-20mS (K=1)
ECDC/10	PVDF; 7bar/60°C; scala 0-200mS (K=10)
ECDCC/1	PVDF; 7bar/60°C; NTC;scala 0-20mS (K=1)
ECDCC/10	PVDF; 7bar/60°C; NTC; scala 0-200mS (K=10)
ECDCCPT/1	PVDF; 7bar/60°C; PT100; scala 0-20mS (K=1)
ECDCCPT/10	PVDF;7bar/60°C;PT100; scala 0-200mS (K=10)
ECDCM/1	PVDF; 7bar/60°C; NTC; scala 0-20mS (K=1)
ECDHL/1	Epoxy; 7bar/70°C; scala 0,2-20mS (K=1)
ECDHL/01	Epoxy; 7bar/70°C; scala 0-200µS (K=0,1)
ECDHL/10	Epoxy; 7bar/70°C; scala 20-200mS (K=10)
ECDHLC/1	Epoxy; 7bar/70°C; NTC; scala 0,2-20mS (K=1)
ECDHLC/01	Epoxy;7bar/70°C; NTC; scala 0-200µS (K=0,01)
ECDHLC/10	Epoxy;7bar/70°C; NTC; scala 20-200mS (K=10)
ECDHLCPT/1	Epoxy; 7bar/70°C; Pt100; scala 0,2-20mS (K=1)
ECDHLCPT/01	Epoxy;7bar/70°C; Pt100; scala 0-200µS (K=0,1)
ECDHLCPT/10	Epoxy;7bar/70°C;Pt100;scala 20-200mS(K=10)

ECL Celle amperometriche aperte per cloro libero Celle amperometriche di misura per cloro libero organico e inorg. da 0 a 10mg/l,per acqua dolce e acqua di mare;c/stabilizz. di portata Pressione di lavoro da 0,4..3bar,raccordi 6x8(max 60°C).Possono essere complete di regolazione di flusso e porta elettrodi pH, redoz e sonde di temp. tipo ETEHLP,ETEP o ETEPT.
Modelli	Dati principali
ECL4N	Per acqua dolce; scala 0±10 mg/l
ECL5N	Per acqua di mare; scala 0±10 mg/l
ECL6	0±10 mg/l; porta sonde di Temp., pH, Rx
ECL7	0±10 mg/l; porta sonde di Temp., pH, Rx (PG13,5)
ECL6/E	0±10 mg/l; porta sonde di Temperatura
ECL12	acqua di mare;0±10 mg/l;porta sonde Temp, pH,Rx
ECL12/E	acqua di mare; 0±10 mg/l;porta sonde di Temp.

X

Modelli	Dati principali
BIG2	Biglie vetro Ø2 per celle amperometriche ECL4/5/6/7
ELE/PR	Elettrodi in rame e platino per celle ECL6/7
ELE12	Elettrodi in argento e platino per celle ECL12
ELE/P	Elettrodo in platino per cella ECL4/ECL5
ELE/A	Elettrodo in argento per cella ECL5
ELE/R	Elettrodo in rame per cella ECL4

PEF Porta elettrodi a deflusso celle amperometriche Porta elettrodo a deflusso con regolaz. di flusso e stabilizzatori di portata da 0,4 a 3bar. Raccordi 6x8 Max 50°C. Accessori come membrane semi permeabili int. ed est. per celle amperometri che serie ECL.
Modelli	Dati principali
PEF1	Per ECL,pH,Redox e Temp;Tubo PE;max 50°C
PEF1/K	Per ECL, pH, Redox e Temp; Tubo PVDF; max 80°C
PEF1/E	Per ECL Fornito con SEPR;Tubo PE; max 50°C
PEF1/E/K	Per ECL17/18; SEPR; Tubo PVDF; max 75°C
PEF5	Per ECL1/2/3/8/9/10/11/13 ed pH, Redox, T. SEPR
PEF2	Per pH, Redox e T. SEPR, max 50°C
PEF3	Per pH, Redox, O2, SEPR, max 50°C
PEF22	2 celle per ECL1/2/3/8/9/10/11; 2 elettrodi Ø 12
PEF23	Per ECL1/2/3/8/9/10/11; 2 elettrodi Ø 12

X

Modelli	Dati principali
MECL1-2	Membrana semi permeabile per ECL1 ed ECL2
MECL3	Membrana semi permeabile per ECL3
MECL8/20	Membrana semi permeabile per ECL8/20
MECL8/2	Membrana semi permeabile per ECL8/2
MECL9	Membrana semi permeabile per ECL9
MECL10	Membrana semi permeabile per ECL10
MECL11	Membrana semi permeabile per ECL11
MECL13	Membrana semi permeabile per ECL13
MECLINT/3	Membrana semiperm. interna ECL3N/2, ECL3N/10
MEBR	Cella amperometrica EBR

PE Porta elettrodi in linea
Modelli	Dati principali
PEA/CH	In linea; Ø12; 1/2”; 90°C/7bar; in PVDF
PEB	In linea; Ø12;  3/4”; 90°C/7bar; PP
PEA/SN6	In linea; Ø12-PG13,5; 1/2”; 90°C/7bar; PVDF
PEL	Raccordo a T Ø12;1/2” o ”3/4”; PVDF
PELC	Presa a staffa Ø12;1/2”o 3/4"; PVDF
PEL-E	Raccordo a T; ETORBH o EOLUM;PN16 Ø63; PVC
PEL-IND	Raccordo a T; ECDIND PT; PN16 Ø40; PVC
PEL-INDC	Raccordo a T; ECDIND PT; PN16 Ø40; PVCC
PEL-IND-SS	Raccordo a T; ECDIND PT; PN16 Ø40; INOX

NPED Porta elettrodi a deflusso
Modelli	Dati principali
NPED1	A deflusso; 2 posti Ø12-PG13,5; 50°C/5bar
NPED2	A deflusso;  2 posti Ø12; 50°C/5bar
NPED3	A deflusso; 2 posti Ø12; n.1 filettato 3/4”
NPED4	A deflusso; 2 posti Ø12; Contatto N.C.
NPED4/2F	Versione a due fili; 2 posti Ø12 Contatto N.C.
NPED4-3/4	A deflusso; 2 posti Ø 12; n.1 filettato 3/4”; N.O.
NPED-E	A deflusso; connessioni ETORBH o EOLUM
NPED-IND	A deflusso; connessioni ECDINDPT

PEC Porta elettrodi ad immersione
Modelli	Dati principali
PEC	Porta elettrodo ad immersione; PP; max 80°C
PEC/SN6	Porta elettrodo ad immers. per SN6; PP; max 80°C
PEC/IM	Porta elettrodo ad immers.; filett. 3/4" PP; max 80°C
PECAP/SN6	Autopulente ad immers.; per SN6 PG13,5; PP/PVC
PEC2	Porta elettrodo ad immers.; PG13,5; PP; max 80°C
PECAP2	Autopulente ad immersione; per PG13,5; PP; 80°C
FFP	Flangia fissaggio per PEC;Ø100; H=30; I=80; fori Ø8
FFP AP	Flangia fissaggio per PECAP; Ø100; H=30; I=80; Ø8
PEC/E	Per elettrodi 1 ETORBH o 1 EOLUM;T.max 80°C; PP
PEC IND	Porta elettrodo ad immersione; ECDINDPT; PVC
SEPR	Sensore induttivo;per celle amperometriche aperte
SEFT-C	Sens. capacitivo;presa a staffa.Cavo 3 m con MPM

IMSYSTEM Technologies for Automation info@imsystem.com             Tel. +39 070.402252             Fax +39 062.3314562             Italy
